При наличии у мастера определенных навыков и знаний в области техники можно смастерить строительный пылесос своими руками.

Устройство строительного пылесоса

Устройство строительного пылесоса.

На сегодняшний день производители предлагают пылесосы не только для бытового использования, но и промышленного назначения. Промышленные строительные пылесосы могут быть ранцевые, набедренные и бензиновые.

Они применяются при осуществлении работ на разнообразных станках и при проведении уборки помещения от строительной пыли. Такие пылесосы используются ремонтниками при проведении строительных, ремонтных и отделочных работ в различных помещениях. Использование пылесоса промышленного изготовления позволяет убирать мельчайшую пыль в составе строительного мусора, древесные опилки и стружку из металла, мелкие частицы битого стекла, песок и различные технические жидкости, разлив которых произошел в процессе проведения ремонтных работ. Стоимость таких устройств является достаточно высокой, поэтому многие из мастеров задумываются над вопросом о том, как можно изготовить самодельный стройпылесос, предназначенный для сбора бетонной пыли и мусора в домашних условиях.

Основные конструктивные элементы строительного пылесоса

Схема вихревой камеры промышленного пылесоса

Схема вихревой камеры промышленного пылесоса.

Прежде чем приступить к изготовлению самодельного промышленного пылесоса, следует изучить конструктивные особенности этой разновидности вспомогательного строительного оборудования.

Промышленные строительные пылесосы являются мощными устройствами, которые имеют достаточно большую массу. Использование мощного оборудования позволяет удлинить срок его безотказной службы, но чем выше мощность электропривода оборудования, тем больше его масса. Поэтому модели промышленного производства изготавливаются на платформах, имеющих небольшие колесики, для облегчения перемещения и использования устройства.

Бак для сбора мусорных отходов должен быть сделан из прочного конструктивного материала. Для этой цели лучше всего подходит нержавеющая сталь, имеющая на поверхности антибактериальное покрытие. В конструкции агрегата обязательно должны присутствовать фильтрующий компонент и автоматическая сигнализация о наполнении мусорного бака.

Для продолжительной непрерывной работы агрегаты промышленного производства оборудуются специальной системой охлаждения. Эта система позволяет избежать перегрева устройства в процессе его работы. Дополнительно такие агрегаты снабжаются системой снижения шума в процессе функционирования. Производители комплектуют их дополнительными запасными емкостями для сбора мусора.

Изготовление строительного пылесоса собственными руками

Воздуховоды в схеме промышленного пылесоса

Воздуховоды в схеме промышленного пылесоса.

Промышленный пылесос можно собрать собственными руками. В основе конструкции может лежать «Урал ПН-600».

Для изготовления агрегата понадобится подготовить следующие спецматериалы и инструменты:

  • «Урал ПН-600»;
  • болгарка;
  • кусок трубы;
  • пластиковое ведро с плотной крышкой и прочной ручкой;
  • скотч;
  • изоляционная лента;
  • электродрель;
  • саморезы;
  • клей;
  • бинт или марля.

На начальном этапе проводится доработка конструкции мусоросборника. Для этой цели при помощи отвертки демонтируются колесики и скотчем заклеиваются отверстия. Далее отверткой демонтируется шильдик и место крепления заклеивается скотчем.

Затем удаляются заклепки и защелки, но перед этой операцией снимаются фиксирующие элементы с пружин. После снятия фиксаторов устанавливается заглушка, перемотанная изоляционной лентой.

Схема сборки строительного пылесоса

Схема сборки строительного пылесоса.

В днище высверливается отверстие диаметром 43 мм. Из уплотнительного материала изготавливаются прокладки с толщиной стенки 4 мм. После проведения подготовительной работы выполняется сборка агрегата.

В переделанный мусороприемник устанавливают прокладку, крышку и патрубок. Электродрелью со сверлом диаметром 2 мм проделываются отверстия и осуществляется фиксирование крышки при помощи саморезов. Саморезы лучше всего использовать размером 4,2х10 мм.

После фиксирования крышки вырезается отверстие для установки всасывающего патрубка при помощи ножниц по металлу. После установки патрубок закрепляется саморезами.

Соединение между корпусом и патрубком герметизируют при помощи обыкновенного бинта или марли, пропитанных клеем «Титан» или «Дракон». Во время хранения такого устройства не рекомендуется накрывать его тканью во избежание попадания пыли на устройство.

Изготовление стройпылесоса из бытового устройства

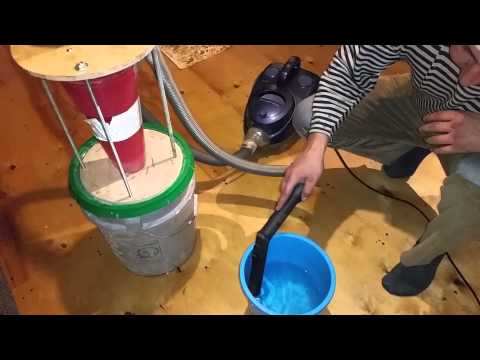

Вторым вариантом конструирования агрегата является использование фильтра «Циклон» и бытового пылесоса.

Характеристики строительного пылесоса

Характеристики строительного пылесоса.

Для конструирования этого варианта устройства потребуется подготовить некоторые материалы и инструменты, основными среди которых являются:

  • старый домашний пылесос;
  • масляный фильтр;
  • ведро 20 л с прилегающей к нему крышкой;
  • уголки ПП 90 и 45°;
  • трубка диаметром 45 мм и длиной 1 м.

После подготовки материалов приступают к конструированию агрегата.

На начальном этапе изготовления в крышке ведра делается отверстие под уголок в 90°. После установки уголка проводится герметизация стыка при помощи клея и строительного пистолета.

В боковой стенке делается отверстие под уголок в 45°, после установки которого все стыки также герметизируются. После проведенных операций приступают к сборке. Гофра присоединяется к уголку. При правильном подборе материала гофра садится очень плотно, и герметизация в таком случае не требуется. Для монтажа можно использовать гофру от сифона кухонной раковины. Применение такой гофры позволяет легко надеть узкий ее конец на 40-миллиметровую трубку, а второй конец шланга легко садится в отверстие пылесоса.

Для того чтобы фильтр мог прослужить длительное время, он покрывается капроновой тканью.

После покрытия фильтра капроновой тканью агрегат готов к использованию.

Конструктивные элементы самодельных пылесосов

Схема промышленного пылесоса для цемента и бетона

Схема промышленного пылесоса для цемента и бетона.

Для сборки самодельного пылесоса нужно иметь электродвигатель с количеством оборотов не менее 6000 в минуту. Для изготовления устройства подходит электродвигатель от старого пылесоса, стиральной машины или компрессора холодильной установки. Можно использовать в конструкции электроприводы от кухонных приборов, но они имеют повышенную способность к перегоранию, так как эти устройства не приспособлены к высокой и длительной нагрузке.

После выбора электропривода для самодельного устройства подбирается герметичный контейнер и вентилятор для охлаждения. Для корпуса в качестве основы можно использовать пластиковое или металлическое ведро, на дне которого делается отверстие для осуществления забора воздуха. Для сбора мусора используется контейнер. В качестве приемника мусора можно использовать обычный контейнер или циклонную камеру. Наиболее удобной является конструкция, в которой используется циклонная камера. Для самостоятельного изготовления строительного пылесоса требуется применять спецгофру для пылесосов, так как при использовании другой гофры агрегат становится слишком шумным.

Самодельным агрегатом можно собрать до 95% всего объема пыли.

Для строительного агрегата рекомендуется использовать как можно более мощный электродвигатель. Это позволит проводить максимально эффективную уборку строительной пыли. Помимо мощности очень важным фактором является создаваемая устройством степень разрежения.

Для приема мусора лучше всего использовать контейнеры среднего размера, так как большие очень часто являются непрактичными. Самодельное устройство должно быть оснащено высокоэффективным фильтром для качественной очистки воздуха.

Если решено приобрести промышленный строительный пылесос, то лучше всего выбирать модели, которые имеют металлический корпус. Строительные пылесосы промышленного изготовления всегда комплектуются набором насадок. От количества различных насадок зависит функциональность инструмента.
