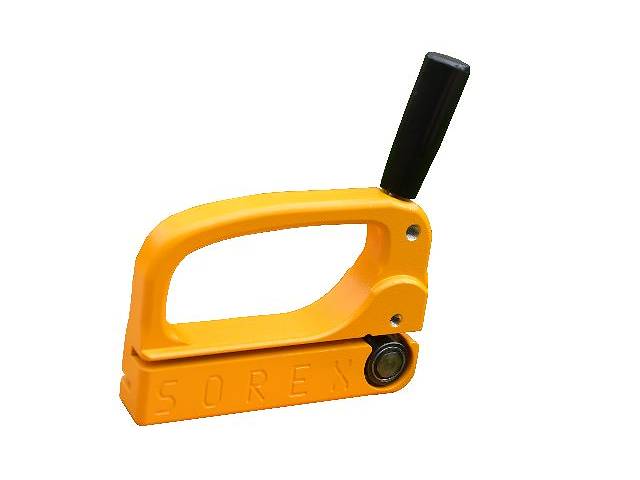

Станки для резки металла представляют собой специальное электрооборудование высокой производительности, с помощью которого происходит резка (раскрой) различного металлопроката.

o6

Наиболее часто они применяются для нарезки заготовок из металлических материалов таких как:

  • лист;
  • полоса;
  • уголок;
  • труба (круглая и профильная);
  • швеллер;
  • двутавр.

Станок для резки металла необходим производственным, монтажным и строительным предприятиям, металлобазам. Некоторые мастера, своими руками создают самодельный станок, рассчитанный исключительно под хозяйственные нужды.

Читайте также: «».

1 Виды станков для резки металла

Для того чтобы разрезать металл применяются станки различного типа:

  •  — режущим элементом является замкнутая зубчатая лента. Используются в большинстве случаев на крупных производствах для многосерийного изготовления однотипных заготовок;
  • ножовочные — рез проводится ножовочным полотном, которое закреплено в пильной раме. Привод у них ручной или электромеханический. Имеют небольшие габариты и просты в применении. Такими станками оборудованы цеха малых предприятий или небольшие мастерские;
  • дисковые — режущим инструментом является диск. Это наиболее распространенный вид, который может быть применен практически во всех областях деятельности по работе с металлом. К этой же категории относятся инструменты под общим названием «вулканит», так как в них используются абразивные круги, которые сделаны из этого материала;
  • гидроабразивные — материал разрезается водой под большим давлением, содержащей абразивную добавку (песок). Позволяет резать под любым углом в зависимости от направления форсунки;
  • .

Читайте также: «».

Станок для продольной резки металла ДН-10

Станок для продольной резки металла ДН-10


1.1 Дисковые отрезные станки

Такие инструменты имеют жесткую металлическую раму или платформу с отверстием для углубления в него режущей кромки. Отрезной дисковый станок имеет приспособление для надежного закрепления материала под нужным углом в процессе его резки. Режущим элементом у таких станков является диск, который сделан из твердосплавной (быстрорежущей стали), или круг, покрытый абразивным материалом.

Читайте также: про параметры и устройство .

Вращательное движение диска (круга) задается электромотором посредством зубчатой или ременной передачи. В инструментах с малой мощностью возможна прямая насадка режущего элемента непосредственно на вал электродвигателя.

Ручной станок для резки металла СПР-1250/3-Р оборудован 3-мя парами дисковых ножей

Ручной станок для резки металла СПР-1250/3-Р оборудован 3-мя парами дисковых ножей

Дисковые станки могут иметь три вида подачи режущего инструмента:

  • фронтальную;
  • маятниковую;
  • нижнюю.

Существует также разделение по числу режущих кромок:

  • одноголовочные — имеют только один диск, и при смене операций требует переналадки под конкретную задачу;
  • двухголовочные — возможна работа сразу двумя инструментами, что значительно повышает производительность. В них одна головка зафиксирована и имеет постоянно стабильное положение, а другая может перемещаться. Такие станки могут работать в автоматическом режиме.

1.2 Отрезной станок по металлу (видео)

1.3 Гидроабразивная резка

Такой вид разделения металла на гидроабразивном режущем станке очень эффективен и действие его основано на эрозии, которая создается водой. Режущим инструментом является струя воды под очень высоким давлением, а ее разрушающее действие усиливается добавлением абразивного материала.

Смесь воды и абразива вылетает из рабочего сопла направленного на обрабатываемый материал под давлением в 600 атмосфер и со скоростью до 1000 метров в секунду.

Параметры резки таким способом задаются давлением, под которым находятся абразив с водой, и размером частиц абразива. Таким способом можно резать практически любой материал под любым нужным углом:

  • черные и цветные металлы, а также их сплавы;
  • сталь, которая тяжело поддается обработке (легированная, жаропрочная, нержавеющая);
  • композитные материалы;
  • камень (мрамор, гранит);
  • керамику (плитку, керамический гранит);
  • стекло, как обычное, так и композитное (включая бронестекло).

При резке мягких материалов, таких как поролон, картон, пластмасса и т.д. используется только вода (без абразивных добавок).

Читайте также: «» и «».

1.4 Принцип работы

В резервуаре с водой, при помощи насоса давления, создается высокое давление (от 400 до 600 атмосфер). Поток воды проходит через сопло, диаметр которого составляет 0,2-0,35 мм (что еще больше увеличивает давление) и попадает в смесительную камеру.

Гидроабразивный станок для резки металла

Гидроабразивный станок для резки металла

Там она смешивается с абразивным материалом (песком) и направляется в другое сопло с диаметром 0,6-1,2 мм. Выходя из него, смесь воды и абразива имеет скорость до 1000 м/с, что позволяет легко разрезать даже самые прочные материалы.

Такой процесс относится к категории холодного резания, так как при его выполнении не происходит выделения тепловой энергии, потому что она полностью поглощается потоком воды.

Читайте также: «».

1.5 Классическая компоновка

Стандартный гидроабразивный станок состоит из следующих узлов и деталей:

  • корпус;
  • резервуар для воды (объем от 2 куб. метров);
  • насос высокого давления (обеспечивает подачу воды под давлением в зону резания);
  • высокопрочные шланги, которые способны выдержать очень высокое давление;
  • емкость для подачи абразива для смешивания с водой;
  • резак — штуцер с регулируемой форсункой (возможно изменение параметров по величине выпускного диаметра);
  • рабочий стол (ванна) — на нем крепится заготовка и собирается отработанная вода с абразивом);
  • защитный кожух;
  • блок ЧПУ — в промышленных образцах станков производит полное управление рабочим процессом.

Читайте также: .

Можно изготовить самодельный ручной гидроабразивный станок своими руками для личного пользования. Основная сложность заключается в приобретении оборудования для создания высокого давления и неоправданно высокие энергетические затраты по его использованию.

Схема устройства гидроабразивного станка для резки металла

Схема устройства гидроабразивного станка для резки металла

Принцип резки металла таким способом очень эффективен, но иметь такого класса оборудование в личном пользовании имеет смысл только лишь при его большой загрузке.

Читайте также: «».

2 Самодельный станок

Как правило, это простые отрезные станки, сделанные своими руками с минимальными материальными затратами. Вариантов существует довольно много — от простого насаживания на вал электромотора режущего диска, до уже существенной рамной конструкции с вертикальной (маятниковой) ручной подачей.

При выборе варианта изготовления своими руками следует обратить внимание на то, насколько загружен работой будет инструмент, и какой сложности операции будут проводиться на нем.

2.1 Процесс изготовления

Станок сделанный своими руками, который имеет высокую производительность и позволяет отрезать заготовки под нужным углом, так как оборудован специальным креплением.

Последовательность сборки:

  1. Сварить основание станка в виде рамы состоящей из двух взаимно соединенных частей на поворотных элементах.
  2. Собрать режущий узел, который состоит из вала и шкива привода и отрезного диска.
  3. Установить его на маятник (подвижную верхнюю раму) при помощи которого возможен подъем или опускание режущей части.
  4. Установить электрический двигатель и соединить его со шкивом вала отрезного диска через приводной ремень.
  5. Изготовить и присоединить защитные кожухи для приводного ремня и режущего диска.
  6. Закрепить верхнюю раму на нижнем основании и оборудовать ее пружинами для облегчения подъема и плавного опускания.
  7. Изготовить и установить устройство для надежного закрепления обрабатываемой детали в нужном положении.
  8. Провести электропроводку.
  9. Проверить правильность установки всех узлов и конструкционных элементов.
  10. Выполнить пробный пуск.
Самодельный станок из болгарки для резки металла

Самодельный станок из болгарки для резки металла


2.2 Советы специалиста

Исходя из опыта мастеров, которые смогли сделать отрезной станок своими руками и получили опыт в процессе работы, следует обратить внимание на следующие моменты:

  • при установке отрезного диска диаметром 400 мм, станку потребуется электродвигатель мощностью не менее 3 кВт;
  • скорость вращения диска желательна в пределах 3000 оборотов в минуту;
  • на рабочем валу станка желательно размещать шкив привода слева, а режущий диск справа. Это не позволит гайке крепления режущего диска самопроизвольно отвинчиваться во время работы;
  • для вала передающего через приводной ремень вращательный момент на режущую часть наиболее подходят 204-е и 205-е подшипники.

Отрезной станок, сделанный своими руками, лучше оснащать 3-х фазным электромотором, рассчитанным на питание от 380 вольтовой сети. Если есть доступ только к электросети в 220 В, необходимо будет установить пусковые конденсаторы.

Читайте также:«».

2.3 Альтернативная самоделка

Из вышеописанного устройства понадобится только рама, имеющая крепление для заготовок и позволяющая выполнять маятниковые движения. Вместо установки на ней вала с приводным шкивом делается крепление для установки стандартной .

Такое устройство позволит резать болгаркой металл с более высокой точностью и освободившейся одной руке, что не мало важно при выполнении сложных работ.

  »
